Noch 53004 - Klimspiraal, grondset (HO)

LAGGIES klimspiraal- hogere niveaus kunnen zo gemakkelijk worden bereikt!

De basiscirkel in profiel H0 met een spoorradius van 360/437,5 mm, 1 of 2 sporen

Elke klimspiraal kan rechts of links worden gebouwd. De complete set bevat alle benodigde statieven, spoorsegmenten en gedetailleerde montage-instructies. Voor elk spiraalspoor heb je een basiscirkel nodig. Het aantal benodigde bovenbouwcirkels hangt af van de hoogte die je wilt overbruggen.

Wat is een klimspiraal?

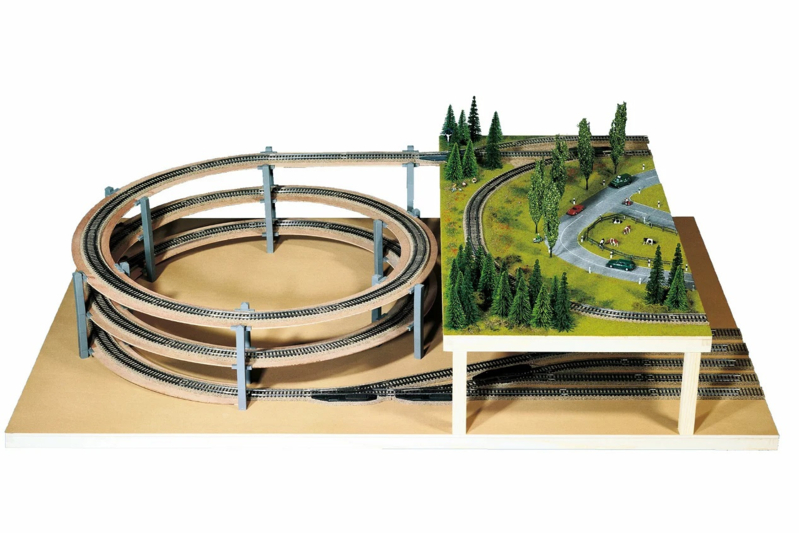

Een klimspiraal is een spiraal waarin een trein van het ene niveau naar een lager of hoger niveau rijdt. De trein rijdt dus naar beneden of naar boven in het klimspiraal. Het klimspiraal heeft op elk punt dezelfde helling, zodat zelfs lange treinen gemakkelijk grote hoogteverschillen kunnen overbruggen.

Wanneer heb je een klimspiraal nodig?
De mogelijke toepassingen zijn zeer divers. Hier zijn enkele voorbeelden:

    Om een lager of hoger niveau te bereiken.
    Om een halteplaats onder de baan te bereiken.
    Om twee layouts van verschillende hoogtes met elkaar te verbinden.

Hoe wordt ervoor gezorgd dat de treinen niet ontsporen in de bochten van het klimspiraal?
De buitenbochten van het klimpiraal zijn 3 mm verhoogd. Dit verbetert de rijveiligheid aanzienlijk en verlaagt de rolweerstand.

Welke varianten van LAGGIES klimspiraal zijn er?
We bieden klimspiralen voor spoorbreedtes H0 en N - precies aangepast aan de speciale omstandigheden van de afzonderlijke spoorwegmerken. Alle klimspiralen kunnen zowel links als rechts worden geïnstalleerd.

Hoe kan ik grotere hoogteverschillen overbruggen met een klimspiraal?
Voor elk klimspiraal is een zogenaamde basiscirkel nodig. Deze basiscirkel omvat de ingang van de helix en de uitgang van de helix. Bovenop deze basiscirkel kan een willekeurig aantal bovenbouwcirkels worden geplaatst - afhankelijk van het hoogteverschil dat de trein moet overbruggen.

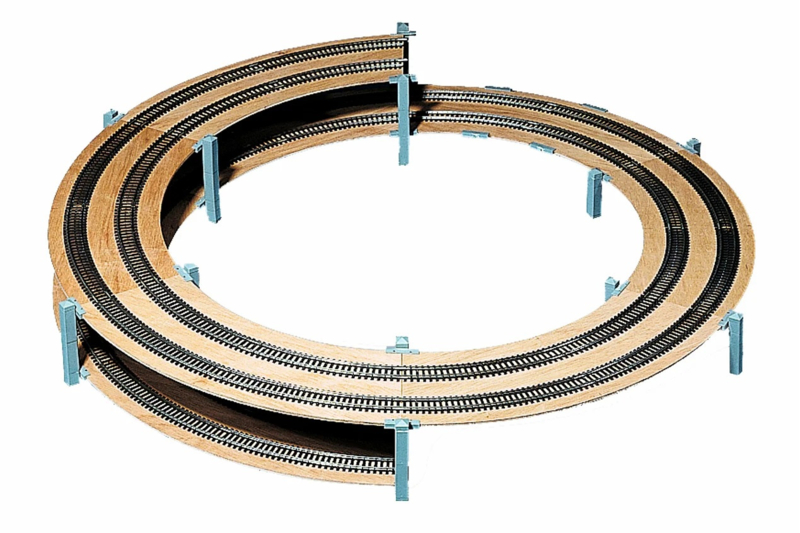

De basiscirkel: De basiscirkel bestaat uit 1 ½ cirkel. De oversteekhoogte en het in- en uitstappen worden gerealiseerd met een basiscirkel.

De bovenbouwcirkel: De bovenbouwcirkel bestaat uit één volledige cirkel. Op een basiscirkel kan een willekeurig aantal bovenbouwcirkels worden geplaatst. Dit betekent dat zelfs de grootste hoogteverschillen gemakkelijk kunnen worden overbrugd in de krapste ruimtes.

Waaruit bestaat de LAGGIES klimspiraal?
De set bestaat uit nauwkeurig gefreesde segmenten van 4 mm dik multiplex en slim op elkaar afgestemde staanders en beugels.
